Центробежный насос ЗГМ-2М (землесос ЗГМ-2М)

Описание, насос ЗГМ-2М

Назначение: центробежные насос ЗГМ-2М предназначен для откачки загрязненных вод, а также для транспортировки размытой породы при строительстве угольных разрезов, специальных котлованов. Конструкция насос ЗГМ-2М позволяет использовать его на откачке разжиженного грунта с твердыми включениями по наибольшему размеру, не превышающему 180 мм. Насос ЗГМ-2М применяются на алмазо- и золотодобывающих предприятиях, технологических линиях дробления, обогащения полезными ископаемыми и т.п.

Описание насос ЗГМ-2М: насос ЗГМ-2М - центробежный горизонтальный насос консольного типа, с рабочим колесом одностороннего входа с некоторыми конструктивными особенностями, необходимыми для работы и в тяжелых условиях откачки грунта, растворов, глины, песка.

Основные узлы: наружный корпус улиткообразной формы, станина с фланцем, вал в сборе.
В корпусе расположены внутренний корпус, рабочее колесо, бронедиски. Рабочее колесо, имеет три лопасти и способно пропустить с пульпой твердые включения размером до 180 мм. Ступица имеет резьбовое отверстие для посадки колеса на вал. Детали рабочей полости насос ЗГМ-2М: рабочее колесо, внутренний корпус, бронедиск, патрубок защитный изготовлены из износостойкого сплава ИЧХ28Н2. Характер уплотнения вала насос  ЗГМ-2М - мягкий сальник с подачей промывочной воды.

Насос ЗГМ-2М и агрегаты электронасосные на их основе выпускаются в климатическом исполнении УХЛ и категории размещения при эксплуатации 4 по ГОСТ 15150-69.

Насос ЗГМ-2М и агрегаты электронасосные на их основе соответствуют требованиям, предусмотренным ТУ 3631-011-71868127-112.

Технические характеристики, насос ЗГМ-2М

Основные технические характеристики, насос ЗГМ-2М:

• Производительность - 1900 куб.метров/час;

• Напор - 58 метров;

• Параметры электродвигателя - 630кВт/750 об/мин;

• КПД - 72%;

• Диаметр рабочего колеса - 850 мм

• Масса насоса - 3900 кг;

• Масса агрегата - 7815кг.

Общий вид, насос ЗГМ-2М

Центробежный насос ЗГМ-2М (землесос ЗГМ-2М)

1. Содержание каталога "Центробежный насос ЗГМ-2М (землесос ЗГМ-2М)"
2. Описание, насос ЗГМ-2М;
3. Технические характеристики,  насос ЗГМ-2М;
4. Общий вид,  насос ЗГМ-2М;
5. Габаритные и присоединительные размеры, насос ЗГМ-2М;
6. Перечень быстроизнашивающихся запасных частей, насос ЗГМ-2М;
7. График рабочих характеристик, насос ЗГМ-2М;
8. Материалы для скачивания, насос ЗГМ-2М.

1. Патрубок всасывающий, насос ЗГМ-2М; 2. Патрубок защитный, насос ЗГМ-2М; 3. Бронедиск передний, насос ЗГМ-2М; 4. Корпус наружный, насос ЗГМ-2М; 5. Крышка задняя, насос ЗГМ-2М; 6. Колесо рабочее, насос ЗГМ-2М; 7. Корпус внутренний, насос ЗГМ-2М; 8. Крышка сальника, насос ЗГМ-2М; 9. Втулка защитная, насос ЗГМ-2М; 10. Крышка передняя, насос ЗГМ-2М; 11. Корпус станина, насос ЗГМ-2М; 12 Вал в сборе, насос ЗГМ-2М; 13. Муфта, насос ЗГМ-2М.

Перечень быстроизнашивающихся запасных частей, насос ЗГМ-2М

Перечень запасных частей, насос ЗГМ-2М:

• Колесо рабочее, насос ЗГМ-2М, черт.№439.00.03, материал - ИЧХ28Н2;

• Корпус внутренний, насос ЗГМ-2М, черт.№00.113.01.02.03-М, материал - ИЧХ28Н2;

• Бронедиск передний, насос ЗГМ-2М, черт.№439.01.026, материал - ИЧХ28Н2;

• Патрубок защитный, насос ЗГМ-2М, черт.№439.01.03, материал - ИЧХ28Н2;

• Втулка квадрат, насос ЗГМ-2М, черт.№102.801.00.02, материал - ИЧХ28Н2.

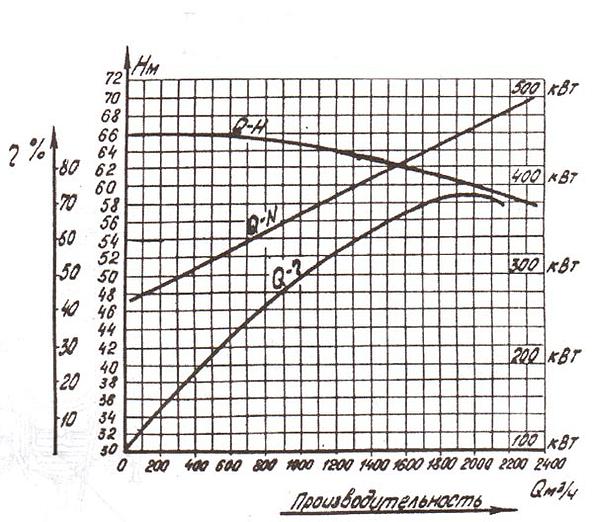

График рабочих характеристик, насос ЗГМ-2М

(при работе на воде плотностью 1000 кг/куб.метр)
